WQ潜水排污泵

潜水排污泵是污水泵系列产品里面比较常用到的一款泵类，因为它不需要另外建设泵房，QW潜水排污泵系列产品只需要接上出口管道把泵吊入到水池通上电源即可投入使用，大流量重量重的潜水排污泵可以选择耦合式安装对检修维护也及其方便，只需要把耦合装置固定在水池底部，泵带上耦合器顺着耦合器的导轨滑落到水池底部自动与耦合装置出水法兰自动吻合对接即可投入使用，WQ(QW)型无堵塞潜水排污泵是我单位在行业中率先引进联邦德国ABS制泵公司先进技术基础上，由我公司科研人员共同努力，同时征求国内水泵专家意见，并多次改良而研制成功的，经测试各项性能指标均达到国外同类产品先进水平

目前口径在150mm以下电机功率在15KW以内的QW潜水排污泵产品可以采用新型的模型制作，在全扬程下运行不会出现超电流的现象，而且还可以在普通型潜水排污泵的基础上增加自动搅拌功能和带切割功能带自动搅拌功能的泵我们把它命名为自动搅拌潜水排污泵、带切割功能的泵我们把它命名为带切割潜水排污泵。所有的产品都可以根据需求外壳均可以采用不锈钢外壳，性能更加稳定效率提高了一个等级，并且整个机身外形更加美丽大方。

另外还可以根据需求定制带漏水、漏电、过载保护功能的潜水排污泵、防止普通类型QW排污泵电机容易出现烧毁的现象出现。

型号描述

例如型号：150WQ160-15-15

150—出口径150mm

WQ—W代表“污”，Q代表“潜”

QW—移动式潜水排污泵

WQ—固定式潜水排污泵

160—流量为160m3/h

15—扬程15m（*个“15”）

15—配用电机功率15KW（后面“15”）

QW潜水排污泵概述：

QW潜水排污泵系列产品只需要接上出口管道把泵吊入到水池通上电源即可投入使用，大流量潜水排污泵可以选择耦合式安装对检修维护也及其方便，只需要把耦合装置固定在水池底部，QW潜水排污泵带上耦合器顺着耦合器的导轨滑落到水池底部自动与耦合装置出水法兰自动吻合对接即可投入使用，QW潜水排污泵是三昌在同类排污泵的基础上，经过多次优化升级成功的一款排污泵类产品。

QW潜水排污泵参数范围：

流量Q15~3800m3/s；

扬程H5~45m；

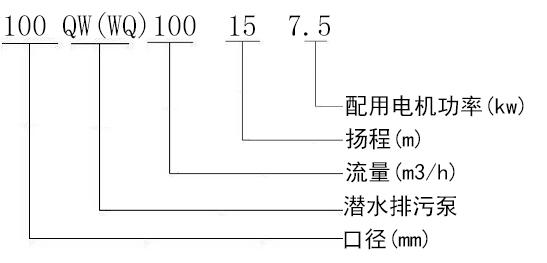

QW潜水排污泵型号意义:

例如：100QW(WQ)100-15-7.5；

100-口径(mm)；

QW(WQ)-潜水排污泵；

100-流量(m3/h)；

15-扬程(m)；

7.5-配用电机功率(kw)

QW型潜水排污泵主要用途：

QW潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业、以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，潜水排污泵也可用于抽送清水及带腐蚀性介质。

QW潜水排污泵使用条件：

1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用；

2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间；

3、海拔高度不超过1000米；

4、输送介质年粘度不超1000CP；

5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;

6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;

注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！

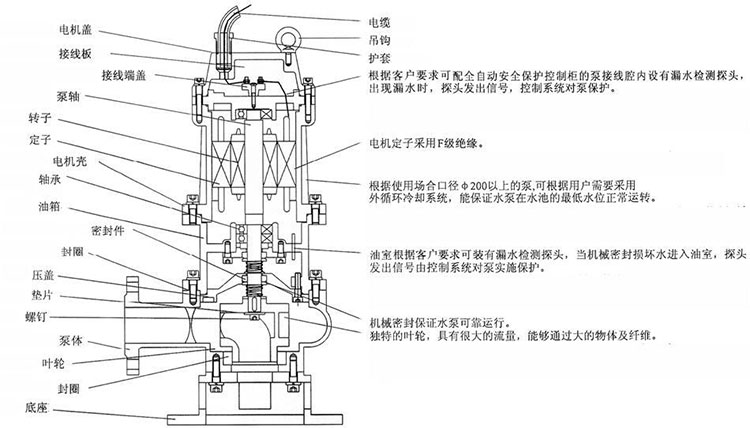

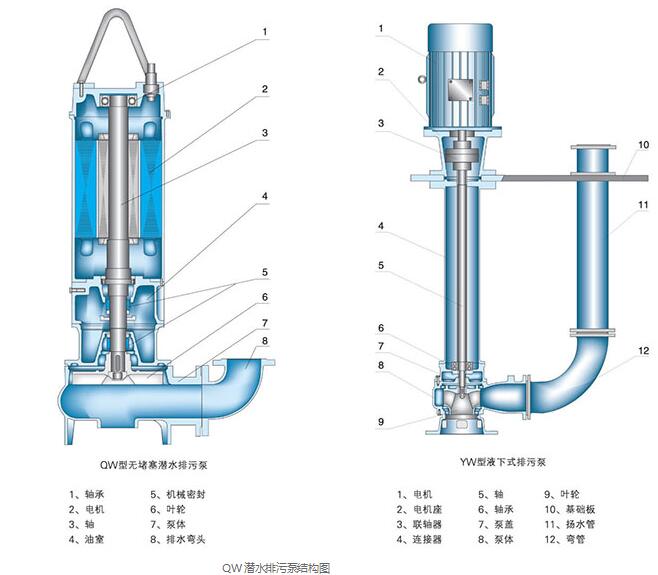

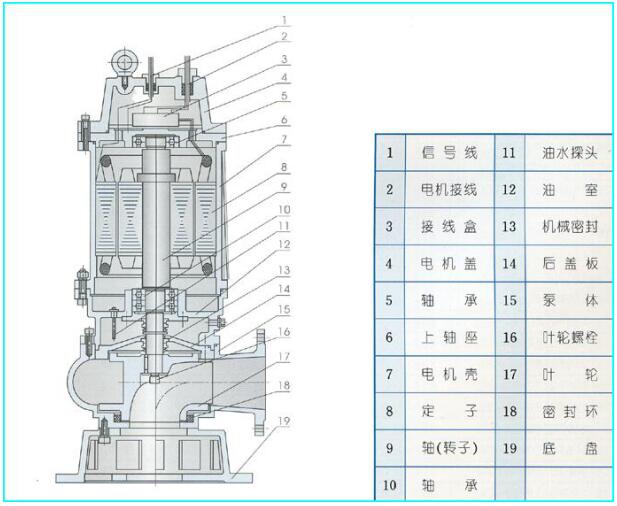

结构特点

1、采用独特的单片或双片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪音小、节能效果显著，检修方便、无需建泵房，潜入水中即可工作，大大减少工程造价。

4、该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性与可靠性。

6、浮球开关可根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7、WQ系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

8、能够在全扬程内使用，而保证电机不会过载。

9、有两种不同的安装方式，固定式自动耦合安装系统，移动自由安装。

QW潜水排污泵产品特点：

1、QW无堵塞潜水排污泵采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

2、设计合理，效率高，节能效果显著。

3、采用双道串联机械密封，材质为硬质耐腐碳化钨，耐用、耐磨，可使泵安全连续运行8000小时以上。

4、QW潜水排污泵结构紧凑，体积小，移动方便，安装简单，无需建泵房，减少工程造价。

5、油室内设有油水探头，对泵实施绝对保护。

6、可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全。

7、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。

8、QW型无堵塞潜水排污泵的电机可采用水套式外循环冷却系统，保证电泵在无水（干式）状态下安全运行。

9、双导轨自动耦合安装系统，给泵的安装、维修带来极大的方便，人可不必为此进入污水坑。

10、QW潜水排污泵安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

配套范围与适应场合

1、介质温度不超过60℃，介质重度为1~1.3kg/dm3

2、无内自流循环冷却系统的泵，电机部分露出液面不过去1/2。

3、铸铁材质的使用范围为PH5~9

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
