N冷凝泵

N、NB、NBA型冷凝泵，系单级单吸悬臂式离心冷凝泵。适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。

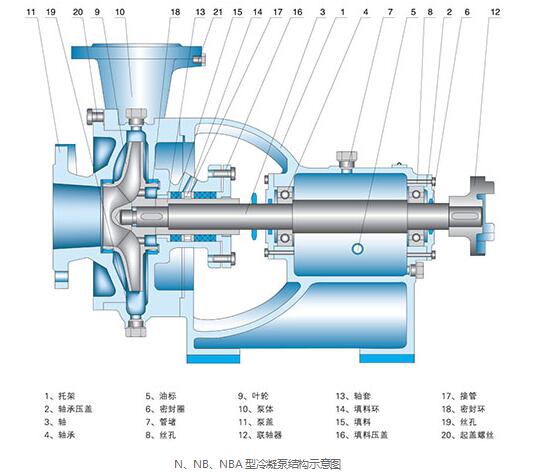

N、NB、NBA型冷凝泵结构型式

NB、NBA、GN、N型为卧式冷凝泵，GNL为立式冷凝泵。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。

N、NB、NBA型冷凝泵泵支承部分

各个品种支承部分结构相同，主要件有托架、前后轴承压盖，和轴组合定位在托架上的前后径向滚珠轴承上，滚珠轴承亦承受未被平衡的轴向力。用稀油润滑，油量可从油标看出。前后轴承压盖均装有毛毡密封圈做为轴封，以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。

N、NB、NBA型冷凝泵工作部分

1、单级：主要件有硅黄铜80-3铸成的叶轮通过键固定由45号优质碳素制成的轴上，叶轮装在由铸铁HT20-40铸成的泵体、泵盖所构成的泵工作室内，动力机通过联轴器带动支在轴承中的轴和叶轮，泵就工作，盖的拆卸备有起盖螺钉（盖、体通用）进出口均备有测压孔。

2、两级：其余与单级相同，仅泵盖、泵体和中间导叶构成两个工作室，在两室内相应装有硅黄铜80-3铸成的第一级叶轮和铸铁HT20-40CuMo制成的叶轮。

单级带诱导轮：其余与单级相同，仅叶轮材料为铝铁青铜9-4，在叶轮前加一个有铝铁青铜9-4制成的诱导轮，以改善汽蚀性能。

N、NB、NBA型冷凝泵参数范围：

流量Q 11~120m3/h；

扬程H 12~143m；

N、NB、NBA型冷凝泵型号说明

3N6×2；

3 —— 泵进口口径(mm)；

N —— 卧式悬臂冷凝泵；

6 —— 泵的设计扬程m；

2 —— 泵级数为2；

3NBA-5；

3 —— 泵进口口径(mm)；

N —— 冷凝泵；

BA —— 单级单吸悬臂式；

5 —— 泵的设计扬程m；

100NB45；

100 —— 泵进口口径(mm)；

N —— 冷凝泵；

B —— 单级单吸悬臂式；

45 —— 泵设计点扬程为45m；

GN L3－A GN L3－B；

G－高吸程；

N－冷凝水泵；

L－立式；

3－泵进口口径为3寸；

A,B－两种不同叶轮外径；

N、NB、NBA型冷凝泵旋转方向

从电机端看，泵为逆时针方向旋转。

N、NB、NBA型冷凝泵成套范围

成套供应泵、电机、联轴器、止回阀、闸阀。

N、NB、NBA型冷凝泵使用范围

100N130和150N110型泵可输送120℃以内的液体，但其他泵输送液温不能超过80℃。
