LC长轴离心泵

LC型立式长轴泵是本公经过多年的研究，同时吸取国内外有关厂家所生产长轴泵的优点而发展起来的新品种。供输送80℃以下的清水、雨水、污水和海水使用。可广泛用于原生水处理厂、污水处理厂、冶金钢铁行业、发电厂、矿山、市政工程以及农田水利工程。

泵型号描述

例： 600LCBS-60×3，600LCKX-60×3

600： 泵吐出口径（mm）

LC： 立式长轴泵

B： 表示转子不可抽出和可抽出结构

K： 表示转子可抽出结构。

S： 表示泵的吐出口在基础层之上和下

X： 表示泵的同口在基础层之下。

60： 泵设计点扬程（m）

3： 泵级数（1级时不表示）

产品特点

1、采用英格索兰公司﹑日立制作所﹑久保田株式会社等知名企业水力模型及结构，运行效率高，与国内同类产品相比，效率普遍高3~5%，配套电机功率普遍降低。因此，既降低了用户的采购成本， 也降低了用户使用成本，达到节能降耗的目的。

2、泵吐出口径1000mm以下的泵已系列化、标准化。既降低了生产成本，也降低了用户使用成本；根据用户档案，常用备品备件预先储备生产， 备品备件做到用户马上订货，马上供货。

3、泵立式安装，基础占地面积少，节省泵房及土建费用；如采用户外电机，露天安装，无需泵房。

4、立式泵转子重量在垂直方向，径向力小，运行平稳，振动小，噪声低，使用寿命长。

5、如采用转子可抽式结构，维护简便，维护量小，节省检修时间。

6、叶轮淹没于抽送介质中，启动时无需灌引水，且汽蚀性能好。

7、泵轴﹑中间接管及泵轴保护套管为多节；中间接轴采用套筒联轴器，径向同轴度高，能最大限度减小机组振动；中间接管数量可根据用户需要增减，适应不同的液下深度。

8、叶轮﹑导叶体可设计成多级，适用不同的扬程要求。

9、传动轴长度合理，刚度足够，机组临界转速是水泵转速的3倍以上，泵组绝不共振。

10、泵中间接管由法兰连接，中间有导轴承支撑。泵导轴承采用填充聚四氟乙烯、橡胶或加拿大赛龙轴承；轴由护管保护。当输送清洁水时，可取消护管，导轴承不必外接冷却润滑水；输送污水时，导轴承需外接冷却润滑水。对现场没有清洁水或清洁水成本较高的地方，可增设特殊结构，采用泵输送的介质经过过滤或沉淀分离后对导轴承进行冷却润滑。润滑水系统可增设流量及压力继电器等控制元件，开机前供水量低于额定供水量时，泵不能被起动；当运行过程中由于某种原因（如管路堵塞）造成缺水﹑压力不够时，继电器会发出报警信号，控制室蜂鸣器鸣叫，红灯报警，此时可打开旁通系统的阀门供水，保证供水充分，同时可对故障进行检修，这一控制系统可实现远程控制。

11、泵的轴向力和转子部件的重量由电机的推力轴承承受或泵本身设计的推力轴承承受。推力轴承用稀油润滑，并外接水进行冷却；推力轴承可埋设温控元件。

12、泵的轴封为带集液盘式结构的填料密封，轴封泄漏水通过排水管流入泵坑或地沟，泵房干净整洁。轴封及导轴承处装有可更换的轴套，以保护轴。叶轮的轴向位置由轴承部件上端或泵联轴器上端的调整螺母来调整，十分方便。

13、泵可配备控制柜，它具有根据液位自动启停和过载报警及实时远程监控等多种功能，可实现多泵联网远程集中控制。

结构特点

该泵为单、多级立式长轴泵。泵为立式安装，吸入口垂直向下，吐出口水平外伸；转子部件有可抽出式和不可抽出式两种；泵轴向力可由电动机承受，也可根据需要设计成由泵本身承受；泵的导轴承一般为填充聚四氟乙烯、橡胶或赛龙轴承，也可根据用户要求选用其它轴承材料；泵轴设有保护套管，内通清洁压力水，用于润滑冷却导轴承。

主要性能参数范围

泵出口直径 DN: 100~2600mm

流量 Q: 40~72000m3/h

扬程H: 5~260m

固体颗粒≤80mg/L

工作许用压力≤4Mpa

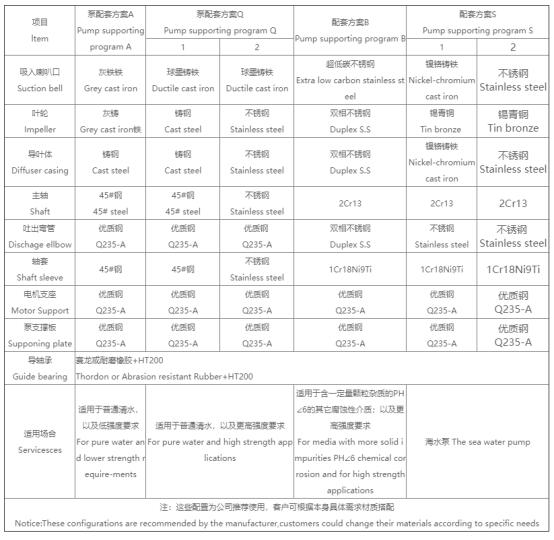

配套方案及适应场合

我们重视节能环保，通过分析介质及运行环境的要求，对过流部件采取最优的材质组合，以达到安全，可靠，经济运行。
